安卓开发 VpnService 使用，完成 TCP 和 UDP 协议（抓包）

一、原理分析

访问百度（https://www.baidu.com）的过程：

1. 发送 UDP 请求，解析域名 www.baidu.com，获取 IP 地址；
2. 使用 TCP 协议与该 IP 建立连接，获取网页数据。

在 Android 中通过 VpnService 拦截所有网络数据，分析其 TCP 和 UDP 数据包并实现抓包。

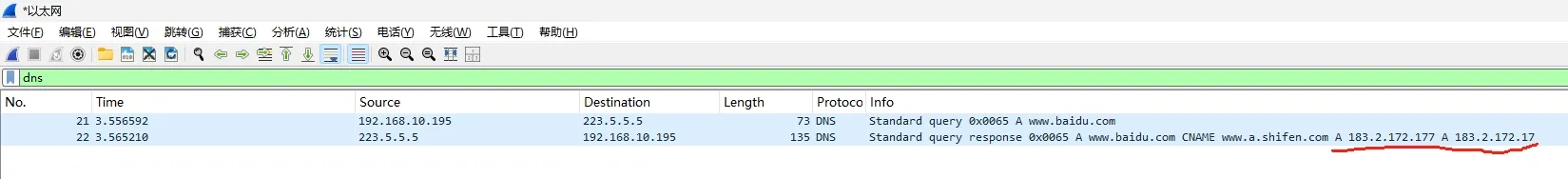

打开Wireshark选择以太网抓包，通过CMD执行下面命令

# 清空dns缓存
ipconfig /flushdns
# 解析百度域名IP
ping www.baidu.com
# curl请求百度
curl https://www.baidu.com

数据包结构概览

在网络传输中：

• 以太网帧：包含 MAC 地址；
• IP 数据包：包含源/目标 IP；
• TCP/UDP 数据包：包含端口号和数据内容。

但 VpnService 拿到的数据是 从 IP 层开始，没有以太网帧，因此我们只需解析 IP 数据包即可。

工作流程简述

从虚拟网卡读取数据：

• 若是 TCP 包：提取目标 IP 和端口，使用 Socket 建立连接，读取响应后封装成 TCP 包写回；
• 若是 UDP 包：直接使用 DatagramSocket 发送并接收响应，封装后写回。

二、TCP 协议要点

TCP 是面向连接、可靠、有序的协议，基于字节流。其主要过程：

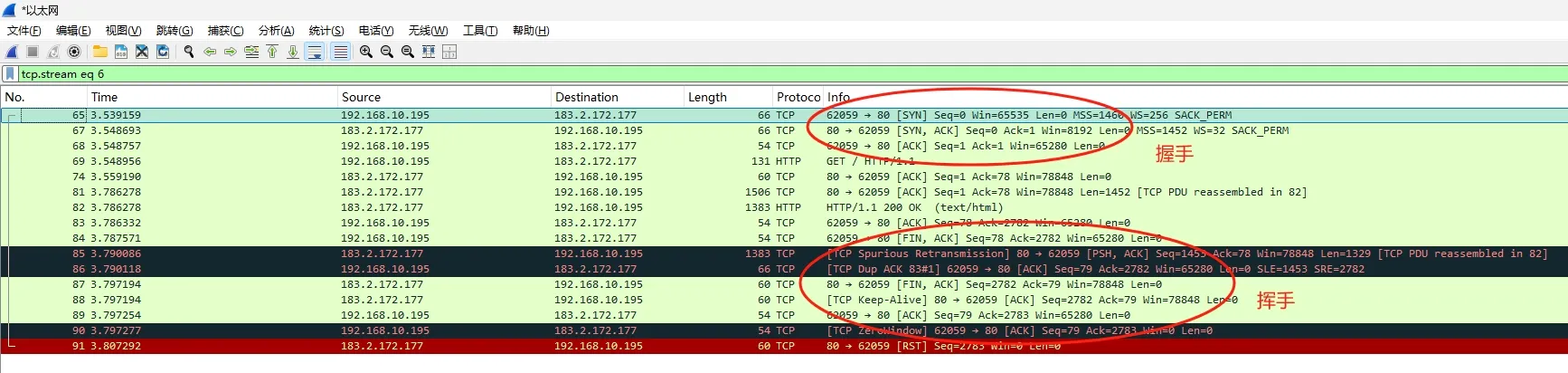

三次握手

1. 客户端发送 SYN；
2. 服务端回复 SYN + ACK；
3. 客户端回复 ACK，连接建立完成。

四次挥手

1. 客户端发送 FIN；
2. 服务端回复 ACK；
3. 服务端发送 FIN；
4. 客户端回复 ACK，连接关闭。

我们需要处理的：

• SYN：表示发起连接 —— 创建 Socket；
• PUSH：表示有数据 —— 写入 Socket；
• ACK：忽略（确认）；
• FIN 或 RST：关闭连接。

三、UDP 协议要点

UDP 是无连接、不可靠的协议：

• 不需要建立连接；
• 直接发送数据报文；
• 超时或无响应可主动关闭连接。

四、VpnService 使用

VpnService 是 Android 提供的类，用于创建一个虚拟的网络接口。

官方文档

1. 权限与 Service 注册

AndroidManifest.xml:

<uses-permission android:name="android.permission.INTERNET" />
<uses-permission android:name="android.permission.FOREGROUND_SERVICE" />
<uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />

<application>
  <service android:name=".MyVpnService"
           android:permission="android.permission.BIND_VPN_SERVICE"
           android:exported="true">
      <intent-filter>
          <action android:name="android.net.VpnService" />
      </intent-filter>
  </service>
</application>

2. 启动/停止 VPN

MyVpnService.java 核心实现：

public class MyVpnService extends VpnService {
    private ParcelFileDescriptor descriptor;

    @Override
    public int onStartCommand(Intent intent, int flags, int startId) {
        switch (intent.getStringExtra("status")) {
            case "start": setupVpn(); break;
            case "stop": stopVpn(); break;
        }
        return START_STICKY;
    }

    private synchronized void stopVpn() {
        try {
            if (descriptor != null) descriptor.close();
        } catch (IOException ignored) {}
        finally {
            descriptor = null;
            sendStatusUpdate("stop");
            stopSelf();
        }
    }

    private synchronized void setupVpn() {
        if (descriptor != null) return;
        try {
            descriptor = new Builder()
                .addAddress("10.0.0.1", 32)
                .addRoute("0.0.0.0", 0)
                .addDnsServer("114.114.114.114")
                .addAllowedApplication(getPackageName())
                .addAllowedApplication("com.android.browser")
                .establish();
            sendStatusUpdate("start");
        } catch (Exception e) {
            throw new RuntimeException("VPN setup failed", e);
        }
    }

    private void sendStatusUpdate(String status) {
        LocalBroadcastManager.getInstance(this)
            .sendBroadcast(new Intent("com.example.UPDATE_TEXT")
                .putExtra("status", status));
    }
}

3. 权限请求和 UI 控制

MainActivity.java 核心代码：

private void setupVpnLauncher() {
    vpnLauncher = registerForActivityResult(
        new ActivityResultContracts.StartActivityForResult(),
        result -> {
            if (result.getResultCode() == Activity.RESULT_OK) {
                startVpnService();
            } else {
                ((Switch)findViewById(R.id.vpnSwitch)).setChecked(false);
                appendOutput("VPN权限被拒绝");
            }
        });
}

private void handleVpnToggle(boolean isChecked) {
    Intent intent = VpnService.prepare(this);
    if (isChecked) {
        if (intent != null) vpnLauncher.launch(intent);
        else startVpnService();
    } else {
        stopVpnService();
    }
}

private void startVpnService() {
    vpnIntent = new Intent(this, MyVpnService.class).putExtra("status", "start");
    startService(vpnIntent);
}

private void stopVpnService() {
    if (vpnIntent != null) {
        startService(vpnIntent.putExtra("status", "stop"));
    }
}

五、数据包解析：使用 PCAP4J

1. 添加依赖

libs.versions.toml：

[libraries]
pcap4j-core = { group = "org.pcap4j", name = "pcap4j-core", version.ref = "pcap4j" }
pcap4j-packetfactory = { group = "org.pcap4j", name = "pcap4j-packetfactory-static", version.ref = "pcap4j" }

build.gradle.kts：

dependencies {
    implementation(libs.pcap4j.core)
    implementation(libs.pcap4j.packetfactory)
}

六、完整示例代码

项目地址：https://github.com/aLavaGolem/vpnservice-learn

七、总结

• 使用 VpnService 可以截获 Android 网络流量；
• TCP 需维护连接状态，UDP 相对简单；
• 通过 PCAP4J 实现数据包解析；
• 注意 VPN 权限管理与服务稳定性。
